Адаптация терминалов РЗА
для диагностирования
узлов электродвигателей

Оставить заявку

Узнать подробнее

«Проект создан при поддержке Федерального государственного бюджетного учреждения "Фонд содействия развитию малых форм предприятий в научно-технической сфере" в рамках программы "Студенческий стартап" федерального проекта "Платформа университетского технологического предпринимательства"»

Цель проекта

Разработка и внедрение специализированного программного обеспечения для диагностирования узлов электродвигателей (а именно — выявления обрывов стержней в короткозамкнутой обмотке ротора и повышенного эксцентриситета) непосредственно в терминалы релейной защиты и автоматики

Решаемая проблема

02

03

01

Авария фиксируется постфактум

Стандартный терминал РЗА отключает питание при аварии, но не выявляет развивающееся повреждение заранее

Есть данные, но нет диагностики

Терминалы регистрируют токи и напряжения и имеют вычислительные ресурсы, но функции диагностики в них не встроены

Риск внепланового ремонта

Без раннего предупреждения невозможно вовремя разгрузить оборудование или вывести электродвигатель в ремонт

Электродвигатель

Трансформатор тока

Источник питания

Отдельное устройство диагностирования

Терминал РЗА + ПО "АДТ"

Дорогостоящее, требует закупки и монтажа

Диагностика без замены терминала

Продукт

Программное обеспечение для терминалов РЗА, которое:

В режиме реального времени определяет наличие обрывов стержней в короткозамкнутой обмотке ротора и повышенного эксцентриситета ротора.

Значительно расширяет функциональные возможности станадартных терминалов РЗА.

Позволяет применять терминалы РЗА в качестве полноценных устройств диагностирования узлов электродвигателей.

Избавляет предприятия от необходимости приобретать и устанвливать дополнительное дорогостоящее диагностическое оборудование.

Техническое описание

Основная техническая идея заключается в применении метода спектрального анализа сигнала тока статора.

1

2

3

4

Сигнал тока статора

Аналого-цифровое преобразование

Спектральный анализ

Автоматическое предупреждение

Ток статора поступает из терминала РЗА

Встроенный АЦП терминала РЗА преобразует аналоговый сигнал в цифровой

В терминале РЗА выполняется спектральный анализ цифрового сигнала тока статора

При превышении порога амплитуд характерных гармоник терминал автоматически формирует сигнал о наличии повреждения.

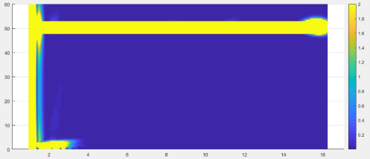

Спектр исправного асинхронного двигателя

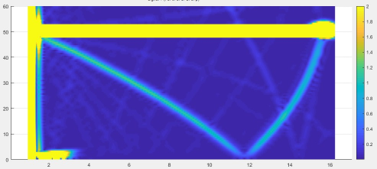

Спектр поврежденного асинхронного двигателя

Конкурентные преимущества

Импортозамещение

Отечественное программное решение для диагностики электродвигателей на базе терминалов РЗА.

Использование существующей инфраструктуры

Ранняя диагностика повреждений

ПО работает на базе уже установленных терминалов РЗА и использует доступные сигналы тока

Выявление признаков обрывов стержней ротора и повышенного эксцентриситета

Без дорогостоящего оборудования

Не требуется покупать, монтировать и обслуживать отдельные диагностические системы.
